Produktdetails:
|
| Mittelwellenlänge: | 840 bis 860 Nanometer | Temperatur: | 0°C~+70°C |
|---|---|---|---|
| Gewicht: | 0.05KG/PCS | Leistung: | Selbst-Abfragung von 2, 4 und 8 Hafengeschwindigkeiten Gbit/der sek |
| Kabelart: | MMF | Kabel-Abstand: | 150m |
| Verbindungsstück: | Industriekompatibles LC-Duplex | konform: | RoHS |
Optisches Modul des Transceivers 8G SWL 850nm MMF XBR-000148 des Brokat-57-1000012-01 SFP+ FC SFP+
Transceiver-Spezifikationen des Brokat-8Gb/s SWL FC SFP+
Brokat 8 Gbit/sek SWL SFPs sind heiß-austauschbar, Schwachstrom (3,3 V) digitale optische Diagnosetransceivers, die Hochgeschwindigkeitsserienverbindungen über Glasfaser in mehreren Betriebsarten am Signalisieren von Rate bis 8,5 Gbit/sek stützen. Sie willigen mit mechanischen (SFF-8432), optischen und elektrischen Spezifikationen SFP+ (FC-PI-4) für LC-Duplextransceivers ein.
Der Brokat 8 Gbit/optischer Transceiver der sek SWL ist multi-bewerteten 850 Nanometer SFP, der mit 8.5/4.25/2.125 Gbit-/sek Faser-Kanalspezifikationen übereinstimmt.
Produkthöhepunkte umfassen:
• 850 VCSEL Übermittler Nanometers in mehreren Betriebsarten
• Befolgung FC-PI-4 für 8.5/4.25/2.125 Gbit/sekoperation
• Diagnoseeinrichtungen pro SFF-8472 „Diagnoseüberwachungsschnittstelle für optische Transceivers,“
Bereitstellung der Echtzeitüberwachung von:
– Übertragene optische Energie
– Empfangene optische Energie
– Laser-Neigung gegenwärtig
– Temperatur
– Versorgungsspannung
• Industriekompatibles LC-Duplexverbindungsstück
• 150 m-Verbindungslängen bei 8,5 Faser Gbit/secon OM3
• Laser Klasse 1 Iecs 60825-1 der Klassen-1/CDRH, Auge-sicher
• Befolgung der Beschränkung auf Richtlinie der Gefahrstoffe (RoHS)
Parameter für das Transceiver-Modul 8Gb/s SWL FC SFP+:
| Leistung | Faser-Kanal: 2,125, 4,250 und 8,5 Gbit/sek Leitungsgeschwindigkeit, voll- Duplex; Selbst-Abfragung von 2, 4 und 8 Hafengeschwindigkeiten Gbit/der sek |
| Medien |
Heiß-steckbarer, industriekompatibler kleiner Form-Faktor steckbar (SFP+), LC-Verbindungsstück; Kurzwellig (SWL) |
| Betriebsparameter |
Übertragen Sie (Tx): Wellenlänge: 840 bis 860 Nanometer Spektralbreite: 0,65 Nanometer Durchschnittliche Energie: -8 dBm RIN: -128 dB/Hz maximal Optische Rückflussdämpfung: -12 DB minimales OMA: 302 μW, dBm -5,2
Empfangen Sie (Rx): Wellenlänge: 770 bis 860 Nanometer Durchschnittliche Energie: 0 dBm Optische Rückflussdämpfung: -12 DB Unstressed Empfindlichkeit: 76 μW, dBm -11,2 SRS OMA: 148 μW, dBm -8,3 Abkürzungsmaximum DB-3: 12 Gigahertz |
| Funktionierende Abstände |
62,5 μm OM1 (200-500 MHz*km) Abstand Verlust 2 Faser-Kanal Gbit/der sek 0,5 bis 150 m DB 2,10 4 Faser-Kanal Gbit/der sek 0,5 bis 70 m DB 1,78 8 Faser-Kanal Gbit/der sek 0,5 bis 21 m DB 1,58
50 μm OM2 (500 MHz*km) Abstand Verlust 2 Faser-Kanal Gbit/der sek 0,5 bis 300 m DB 2,62 4 Faser-Kanal Gbit/der sek 0,5 bis 150 m DB 2,06 8 Faser-Kanal Gbit/der sek 0,5 bis 50 m DB 1,68
50 μm OM3 (MHz*km 1500) Abstand Verlust 2 Faser-Kanal Gbit/der sek 0,5 bis 500 m DB 3,31 4 Faser-Kanal Gbit/der sek 0,5 bis 380 m DB 2,88 8 Faser-Kanal Gbit/der sek 0,5 bis 150 m DB 2,04 |
| Größe |
Breite: 14,00 Millimeter (0,55 Zoll) Höhe: 12,40 Millimeter (0,49 Zoll) Tiefe: 57,50 Millimeter (2,26 Zoll) |
| Lagertemperatur | −40°C zu 85°C (−40°F zu 185°F) |
| Verlustleistung | 0.8W |

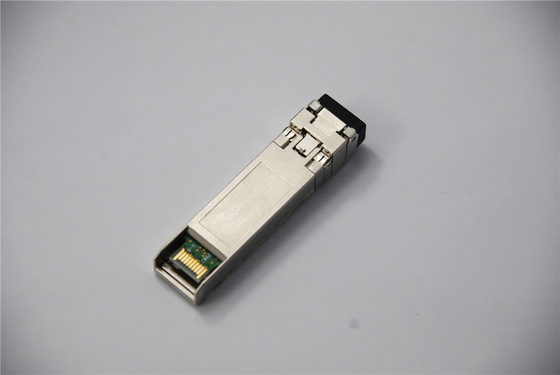

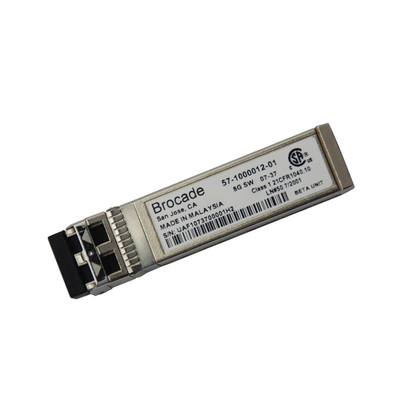

Foto für Transceiver des Brokat-8Gb/s SWL FC SFP+
FAQ
Q1. Außer optischen Modulen dieses Transceivers des Brokat-8Gb/s SWL FC SFP+ was sonst kann Brokat sfp Sie anbieten?
A1: pls überprüfen die untengenannte Form auf dem optischen Modul des Brokats, das wir anbieten können;
| Datenrate |
Beschreibung
|
Herstellung
Teilnummer
|
Brokat-Einrichtung
Teilnummer
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1-pack)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1-pack)
|
| 4x32G FC QSFP+ |
2 Kilometer
|
57-1000480-01
|
XBR-000285 (1-pack)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1-pack)
XBR-000463 (8-pack)
|
| 64G FC SFP+ |
LWL - 10 Kilometer
|
57-1000496-01
|
XBR-000468 (1-pack)
XBR-000469 (8-pack)
|
| 64G FC SFP+ |
ELWL - 25 Kilometer
|
57-1000497-01
|
XBR-000466 (1-pack)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1-pack)
XBR-000213 (8-pack)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1-pack)
XBR-000413 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 Kilometer
|
57-1000332-01
|
XBR-000238 (1-pack)
XBR-000239 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 Kilometer
|
57-1000486-01
|
XBR-000438 (1-pack)
XBR-000439 (8-pack)
|
| 32G FC SFP+ |
ELWL - 25 Kilometer
|
57-1000355-01
|
XBR-000278 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 Kilometer
|
57-1000494-01
|
XBR-000478 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 Kilometer
|
57-1000498-01
|
XBR-000479 (1-pack)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1-pack)
XBR-000193 (8-pack)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1-pack)
XBR-000493 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 Kilometer |
57-0000089-01
|
XBR-000198 (1-pack)
XBR-000199 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 Kilometer |
57-1000488-01
|
XBR-000498 (1-pack)
XBR-000499 (8-pack)
|
|
16G FC SFP+
|
ELWL - 25 Kilometer |
57-1000262-01
|
XBR-000258 (1-pack)
|
|
16G FC SFP+
|
ELWL - 25 Kilometer |
57-1000489-01
|
XBR-000458 (1-pack)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1-pack)
XBR-000164 (8-pack)
|
| 8G FC SFP+ | LWL - 10 Kilometer |
57-1000027-02
|
XBR-000153 (1-pack)
XBR-000172 (8-pack)
|
| 8G FC SFP+ | ELWL - 25 Kilometer |
57-0000080-01
|
XBR-000174 (1-pack)
|
Q2: Ist dieser echte Brokat ursprünglicher Transceiver 8G SWL FC SFP+?
A2: Ja ist Topstar der Spitzenführung Brokatverteiler in China, verkaufen wir die Marke SFP seit Jahr 2006 und verkaufen nie Fälschung oder Kopienmarkeneinzelteile.
Q3: Tut Ihr SFP zur Verfügung stellen eine Qualitätsgarantie?
A3: Für Brokat SFP, bieten wir 1-jährige Garantie an. Jedes mögliches Qualitätsproblem, ersetzen wir für Sie;
Q4: Können Sie dieses SFP-Modul zu meinem Platz schicken? und wie lang nimmt er?
A4: Ja können wir Haus-Hausversand über logistische Dienstleistungen DHLS, FEDEXS, Aramex und UPSs usw. zur Verfügung stellen.
Das ausdrücklichlogistische dauert im Allgemeinen 5-12 Tage zu globalem.
