Produktdetails:
|
| Mittelwellenlänge: | 840 zu 860nm | Temperatur: | 0°C~+70°C |
|---|---|---|---|
| Gewicht: | 0.05KG/PCS | Leistung: | Selbst-Abfragung von Geschwindigkeiten des Hafens 64G, 32G und 16G. |
| Kabel-Art: | MMF | Kabel-Abstand: | 100m |
| Verbindungsstück: | Industriekompatibles LC-Duplex | konform: | RoHS |
| Hervorheben: | Transceiver-Modul des Brokat-QSFP+,100M QSFP+ Transceiver-Modul,57-1000294-01 Transceiver-Modul |
||
Transceiver-Modul des Brokat-FC32-64 XBR-000245 57-1000294-01 4×16G SWL 100 M FC QSFP+ SWL
Transceiver-Spezifikation des Brokat-4x16G FC SFP+ SWL
Brokat 4×16 GFC SWL QSFPs sind heiß-austauschbar, Schwachstrom (3,3 V) digitale optische Diagnosetransceivers, die Hochgeschwindigkeitsserienverbindungen über Glasfaser in mehreren Betriebsarten am Signalisieren von Rate bis 14,025 Gbps stützen. Sie willigen mit der mechanischen Spezifikation QSFP MSA ein (SFF-8436).
Brokat 4×16 GFC SWL QSFPs sind multi-bewertete 850 Nanometer QSFPs, der mit 14,025 Gbps-Faser-Kanalspezifikationen übereinstimmen. Produkthöhepunkte umfassen:
• 850 VCSEL Übermittler Nanometers in mehreren Betriebsarten
• Diagnoseeinrichtungen pro SFF-8472 „Diagnoseüberwachungsschnittstelle für optische Transceivers,“
Bereitstellung der Echtzeitüberwachung von:
– Übertragene optische Energie
– Empfangene optische Energie
– Laser-Neigung gegenwärtig
– Temperatur
– Versorgungsspannung
• Industriekompatibles Flachkabelverbindungsstück MTP 1×12
• 100 m-Verbindungslänge auf Faser OM4
• Laser Klasse 1 Iecs 60825-1 der Klassen-1/CDRH, Auge-sicher
• Befolgung der Beschränkung auf Richtlinie der Gefahrstoffe (RoHS)
Höhepunkte
• Stellt hohe Systemzuverlässigkeit durch rigorose Qualifikations- und Bescheinigungsprozesse zur Verfügung
• Setzt einzigartige Entwurfsparameter wirksam ein, um die höchste Leistung mit Industrie-führenden Brokatschalter- und -rückgratsplattformen zu versehen
• Hilfen beseitigen die Fragen, die auf Transceiverunverträglichkeit bezogen werden und verringern Stillstandszeit und Stützkosten
• Hilfen Fragen beseitigen, resultierend aus den unerwarteten Designänderungen, laufende aufeinander folgende Kompatibilität bereitstellend
• Optimiert Zusammenhang mit Brokatplattformen, um maximalem Kabelabstand zu ermöglichen
• Gewährt Unterstützung für hohe Durchsatz Inter-Fahrgestelle-Verbindungen (ICLs)
Einrichtungsteilnummer
•XBR-000245
Parameter für das Transceiver-Modul 4x16G FC SFP+ SWL:
| Leistung | Faser-Kanal: Leitungsgeschwindigkeit, voll- Duplex Gbps4×14.025 |
| Medien | Heiß-steckbares, industriekompatibles Viererkabel-kleiner Form-Faktor steckbar (QSFP), Flachkabelverbindungsstück MTP 1×12, kurzwellig (SWL) |
| Betriebsparameter |
Übertragen Sie (Tx): Wellenlänge: 840 bis 860 Nanometerspektralbreite: 0,50 Nanometer Durchschnittliche Energie: −7.6 zu dBm +2,4 pro Kanal RIN: −128 dB/Hz maximal Optische Rückflussdämpfung: DB 12 maximal OMA: −2.5 zu dBm +3 pro Kanal
Empfangen Sie (Rx): Wellenlänge: 840 bis 860 Nanometer Durchschnittliche Energie: dBm 2,4 maximal pro Kanal Optische Rückflussdämpfung: Minute SRS DB-−12 OMA: dBm −10 maximal pro Kanal Abkürzungsmaximum DB-3: 18 Gigahertz |
| Größe |
Breite: 18,35 Millimeter (0,72 Zoll.) Höhe: 12,67 Millimeter (0,50 Zoll.) Tiefe: 71,00 Millimeter (2,82 Zoll.) |
| Lagertemperatur | −40°C zu +85°C (−40°F zu +185°F) |
| Verlustleistung | 1.5W |

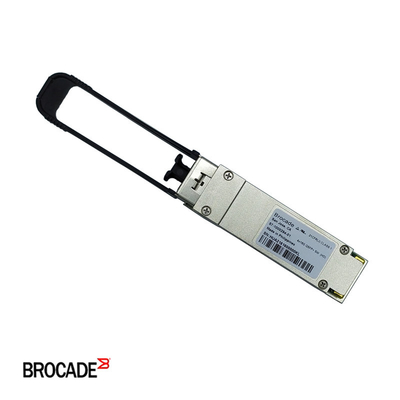

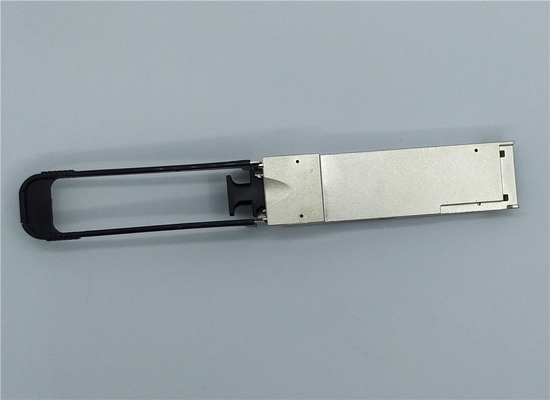

Foto für Transceiver des Brokat-4x16G FC SFP+ SWL
FAQ
Q1. Außer optischen Modulen dieses Transceivers des Brokat-4x16G FC SFP+ was sonst kann Brokat sfp Sie anbieten?
A1: pls überprüfen die untengenannte Form auf dem optischen Modul des Brokats, das wir anbieten können;
| Datenrate |
Beschreibung
|
Herstellung
Teilnummer
|
Brokat-Einrichtung
Teilnummer
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
XBR-000275 (1-pack)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
XBR-000475 (1-pack)
|
| 4x32G FC QSFP+ |
2 Kilometer
|
57-1000480-01
|
XBR-000285 (1-pack)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
XBR-000462 (1-pack)
XBR-000463 (8-pack)
|
| 64G FC SFP+ |
LWL - 10 Kilometer
|
57-1000496-01
|
XBR-000468 (1-pack)
XBR-000469 (8-pack)
|
| 64G FC SFP+ |
ELWL - 25 Kilometer
|
57-1000497-01
|
XBR-000466 (1-pack)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
XBR-000212 (1-pack)
XBR-000213 (8-pack)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
XBR-000412 (1-pack)
XBR-000413 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 Kilometer
|
57-1000332-01
|
XBR-000238 (1-pack)
XBR-000239 (8-pack)
|
| 32G FC SFP+ |
LWL - 10 Kilometer
|
57-1000486-01
|
XBR-000438 (1-pack)
XBR-000439 (8-pack)
|
| 32G FC SFP+ |
ELWL - 25 Kilometer
|
57-1000355-01
|
XBR-000278 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 Kilometer
|
57-1000494-01
|
XBR-000478 (1-pack)
|
| 32G FC SFP+ |
ELWL - 25 Kilometer
|
57-1000498-01
|
XBR-000479 (1-pack)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
XBR-000192 (1-pack)
XBR-000193 (8-pack)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
XBR-000492 (1-pack)
XBR-000493 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 Kilometer |
57-0000089-01
|
XBR-000198 (1-pack)
XBR-000199 (8-pack)
|
|
16G FC SFP+
|
LWL - 10 Kilometer |
57-1000488-01
|
XBR-000498 (1-pack)
XBR-000499 (8-pack)
|
|
16G FC SFP+
|
ELWL - 25 Kilometer |
57-1000262-01
|
XBR-000258 (1-pack)
|
|
16G FC SFP+
|
ELWL - 25 Kilometer |
57-1000489-01
|
XBR-000458 (1-pack)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
XBR-000163 (1-pack)
XBR-000164 (8-pack)
|
| 8G FC SFP+ | LWL - 10 Kilometer |
57-1000027-02
|
XBR-000153 (1-pack)
XBR-000172 (8-pack)
|
| 8G FC SFP+ | ELWL - 25 Kilometer |
57-0000080-01
|
XBR-000174 (1-pack)
|
Q2: Ist dieser echte Brokat ursprünglicher Transceiver 4x16G 100M FC SFP?
A2: Ja ist Topstar der Spitzenführung Brokatverteiler in China, verkaufen wir die Marke SFP seit Jahr 2006 und verkaufen nie Fälschung oder Kopienmarkeneinzelteile.
Q3: Tut Ihr SFP zur Verfügung stellen eine Qualitätsgarantie?
A3: Für Brokat SFP, bieten wir 1-jährige Garantie an. Jedes mögliches Qualitätsproblem, ersetzen wir für Sie;
Q4: Können Sie dieses SFP-Modul zu meinem Platz schicken? und wie lang nimmt er?
A4: Ja können wir Haus-Hausversand über logistische Dienstleistungen DHLS, FEDEXS, Aramex und UPSs usw. zur Verfügung stellen.
Das ausdrücklichlogistische dauert im Allgemeinen 5-12 Tage zu globalem.
