Produktdetails:
|
| Mittlere Wellenlänge: | 1271, 1291, 1311 und 1331nm | Temperatur: | 0°C~+70°C |
|---|---|---|---|
| Übertragungsdistanz: | 2km | Gewicht: | 0.06KG pro Stück |
| Protokoll: | Befolgung QSFP28 MSA SFF-8665 | Garantie: | 1 Jahr |
| Zugfarbe: | grün | ||
| Hervorheben: | INNOLIGHT TR-FC13T-NAM,CWDM4 IR4 100G QSFP28 Modul,1310m 2km 100G QSFP28 Modul |
||
INNOLIGHT TR-FC13T-NAM 100 GB QSFP28-Modul CWDM4 IR4 1310 m 2 km optischer Transceiver
InnolightsTR-FC13T-NAM Überblick über den optischen QSFP28 100G-Transceiver
Dieser 100G-QSFP28-Transceiver mit zentralen Wellenlängen der 4 CWDM-Kanäle sind 1271, 1291, 1311 und 1331 nm als Mitglieder des in ITU-T G.694.2 definierten CWDM-Wellenlängenrasters.Es enthält einen Duplex-LC-Stecker für die optische Schnittstelle und einen 38-poligen Stecker für die elektrische Schnittstelle.Um die optische Dispersion im Langstreckensystem zu minimieren, muss in diesem Modul Singlemode-Faser (SMF) verwendet werden.Host-FEC ist erforderlich, um eine Glasfaserübertragung von bis zu 2 km zu unterstützen.
Dieses Produkt wandelt die elektrischen 4-Kanal-Eingangsdaten mit 100 Gb/s in optische CWDM-Signale (Licht) um, und zwar durch ein angesteuertes 4-Wellenlängen-Distributed-Feedback-Laser-Array (DFB).Das Licht wird von den MUX-Teilen als 100-Gb/s-Daten kombiniert, die sich aus dem Sendermodul von der SMF ausbreiten.Das Empfängermodul akzeptiert den optischen 100-Gb/s-CWDM-Signaleingang und demultiplext ihn in 4 einzelne 25-Gb/s-Kanäle mit unterschiedlichen Wellenlängen.Das Licht jeder Wellenlänge wird von einer diskreten Fotodiode gesammelt und dann als elektrische Daten ausgegeben, nachdem es von einem TIA und einem Nachverstärker verstärkt wurde.Abbildung 1 zeigt das Funktionsblockdiagramm dieses Produkts.
Merkmale
• QSFP28 MSA-konform
• MUX/DEMUX-Design mit 4 CWDM-Spuren
• Unterstützt eine Gesamtbitrate von 103,1 Gb/s
• 100G CWDM4 MSA Technische Spezifikation Rev1.1
• Bis zu 2 km Übertragung auf Singlemode-Glasfaser (SMF) mit FEC
• Temperatur des Betriebsgehäuses: 0 bis 70oC
• 4x25G elektrische Schnittstelle (OIF CEI-28G-VSR)
• Maximaler Stromverbrauch 3,5 W
• LC-Duplex-Anschluss
• RoHS-konform
Anwendungen
• Rechenzentrumsverbindung
• 100G-Ethernet
• Infiniband QDR- und DDR-Verbindungen
• Unternehmensnetzwerke
Parameter für den Intel QSFP28 100G Optical Transceiver:
| Fasertyp | OS2 Singlemode-Faser |
| Verbinder | LCDuplex-Stecker |
| Sende- und Empfangswellenlänge (nm) | 1271, 1291, 1311 und 1331nm |
| Farbe der Ziehlasche | Grün |
| Sendeleistung | -6,5 bis 2,5 dBm |
| Rx-Empfindlichkeit | -10 dBm |
| Energieverbrauch | 3,5 W |
| Maße | (H x B x T)13,5 x 18,4 x 72,4 mm |

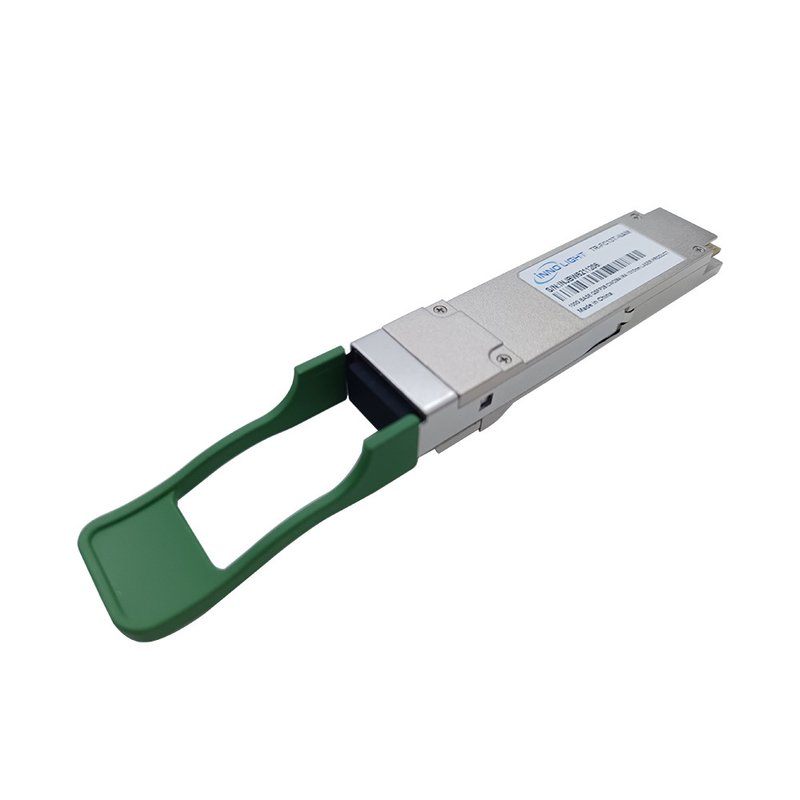

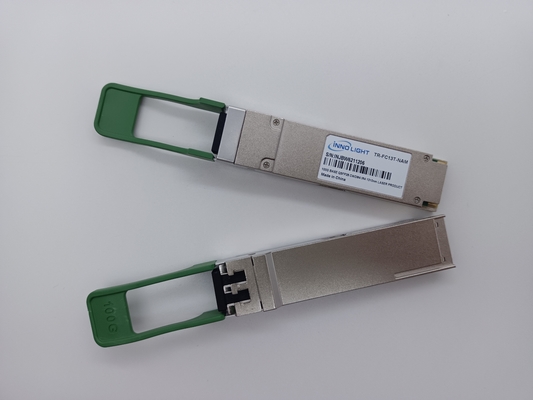

Foto fürQSFP28 100G von Innolight TR-FC13T-NAMTransceiver
FAQ
Q1.Sind Ihre Transceiver-Module mit jeder Marke kompatibel?
A1: Ja, alle SFPs der Marke Topstar sind wie folgt kompatibel: Nortel, Juniper, Alcatel-lucent, FOUNDRY,
EXTREM, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, Allied, SMC, Brocade, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLADE, BITWAY, Telco, D-Link, Feixun... etc
Q2.Wie steht Ihr Unternehmen zur Qualitätskontrolle?
A2: Jede einzelne Optik einzeln in unserem Testcenter getestet und auch auf Kompatibilität mit einer Vielzahl von Netzwerkgeräten verschiedener Marken getestet
Q3.Was sind die Handelsbedingungen?
A3: Lieferzeit: Die beliebtesten Optiken auf Lager, sofort versandfertig.Einige höherwertige und spezialisierte Optiken haben eine kurze Lieferzeit.
Zahlungsausdruck: Western Union, T/T, Aliexpress escow, Geldgramm, Barzahlung
Garantie: 3 Jahre
Q4.Was ist der Betriebstemperaturbereich von optischen Modulen?
A4: Kommerzieller Temperaturbereich (COM): 0 bis 70 °C (32 bis 158 °F)
Erweiterter Temperaturbereich (EXT): -5 bis 85 °C (23 bis 185 °F)
Industrieller Temperaturbereich (IND): -40 bis 85 °C (-40 bis 185 °F)
Lagertemperaturbereich: -40 bis +85 °C (-40 bis 185 °F)
Wir können entsprechend Ihrer Anfrage liefern.
