Optisches Transceiver Ciscos QSFP-40 QSFP28 10-3317-01 40GBASE und 100G SR BiDi

Cisco QSFP-40/100-SRBD 10-3317-01 40GBASE- und 100G-QSFP28 Sr--BiDitransceiver

Der Überblick Transceivers Ciscos QSFP-40/100-SRBD

Rechenzentrumverkehr fährt fort zu wachsen, gefahren durch Zunahmen der Servertätigkeit, der Anwendungsdichte auf verwirklichten Servern und der Nachfrage nach Niedriglatenzost-westverbindungen zwischen Server. Als der populäre bidirektionale (BiDi) Transceiver QSFP+ 40Gb freigegeben wurde, ermöglichte er Rechenzentrumbetreibern zum ersten Mal von 10Gb zu 40Gb ohne den Bedarf zu verbessern, LWL - Kabel-Infrastruktur zu ersetzen. Die nächste Generation Doppel-klassiges BiDi, die Betriebsweisen 40Gb und 100Gb hat, bietet den gleichen Nutzen und mehr an.

Das Cisco QSFP Doppel-klassiger BiDi Transceiver 40/100 GBs kann als 40Gb BiDi arbeiten und seine Reichweite von 100m und von 150m über Mehrmodenfaser OM3 und OM4 zusammenbringen, beziehungsweise. Im Modus 100Gb ist die Doppel-klassigen des BiDis Reichweite 70m und 100m auf OM3 und OM4, beziehungsweise. In beiden Modi das BiDi-Reichweitenmatch seine Gegenstücke SR4.

Als einzelner Transceiver mit diesen zwei Arbeitsweisen, ermöglicht Cisco Doppel-klassiges BiDi Rechenzentrumbetreibern, ihre vorhandene LC-konfektionierte MMF-Duplexinfrastruktur für Migration von 10 GBs zu auch nicht 40 GBs oder von 100 GBs Ethernet-Zusammenhang oder Migration von 40Gb zu 100Gb wiederzuverwenden.

Parameter für den optischen Transceiver Ciscos QSFP28 100G:

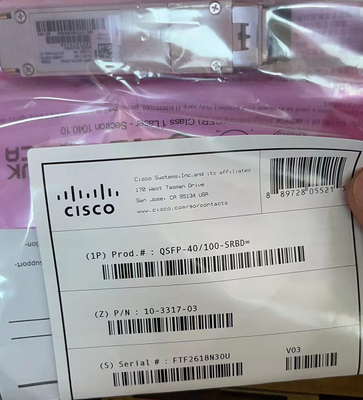

Foto für Cisco QSFP28 100G und Transceiver 40G QSFP-40/100-SRBD

Eigenschaften und Nutzen von optischen Modulen Ciscos QSFP28 100G

●Doppel-klassige Fähigkeit 40Gb und 100Gb
●Rückwärtskompatibilität mit 40Gb QSFP+ BiDi
●Faktor der Form QSFP28
●Funktioniert über LC-konfektionierter MMF-Faserduplexinfrastruktur, selbe wie SR 10Gb und 40Gb BiDi
●Bordvorwärtsfehlerkorrektur
●Optische Modulation PAM4
●Bidirektionale optische Technologie
●Ermöglicht Zuwachsverbesserung zu 100Gb vom SR 10Gb oder von 40Gb BiDi

Rueckwaerts kompatibel mit Ciscos Technologie 40Gb BiDi
Nur Cisco bietet Rückwärtskompatibilität mit gebürtigen Transceivers 40Gb BiDi in einem Faktor der Form QSFP28 an.

Wie das gebürtige 40Gb BiDi, überträgt das Doppel-klassige 40/100 GB BiDi bidirektional auf beide Fasern, unter Verwendung der nominalen Wellenlängen von 850nm und von 910nm und der passiven Filter der Wellenlängenabteilungsmehrkanalausrüstung (Verdrahtungshandbuch) an jedem Endenisolat Tx und an Rx-Kanälen. Im Modus 40Gb überträgt es andreceives 20Gb NRZ Kanäle auf jeder Faser, für eine Gesamtaggregierte bandbreite von 40Gb.

Im Modus 100Gb betreibt es Kanäle 50Gb PAM4, für eine Gesamtaggregierte bandbreite von 100Gb. Technologie PAM4 ermöglicht 50Gb Datenrate mit Signalisieren mit Rate 25Gbaud. er 40/100G BiDi enthält ein Getriebe, um das Signal von einem Format 4x25G, Eingeborenen zum Faktor der Form QSFP28, zum Format 2x50Gb für das optische Gebiet zu übersetzen. Es setzt auch Bordvorwärts--fehlerkorrektur (FEC) ein um Bit-Fehler-Rate zu verringern. Dieses macht es möglich, gegenwärtigen Generation Übermittler und receivertechnology zu verwenden.

Das Doppel-klassige 40/100 GB BiDi bietet mehrfache Migrationswahlen Cisco-Kunden an, die z.Z. entweder Verbindungen 10Gb oder 40Gb in ihrer Rechenzentrumarchitektur laufen lassen. Indem es auf einmal verbessert Netzwerkausrüstung, kann ein Ende, Betreiber Flexibilität in den Zeitplänen und in den Budgets ausüben.
