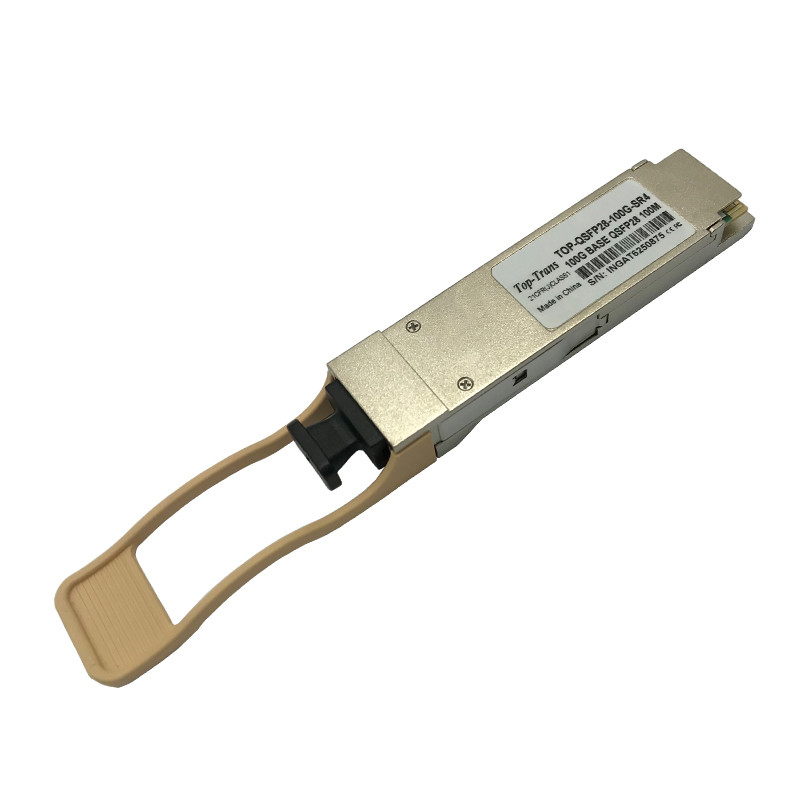

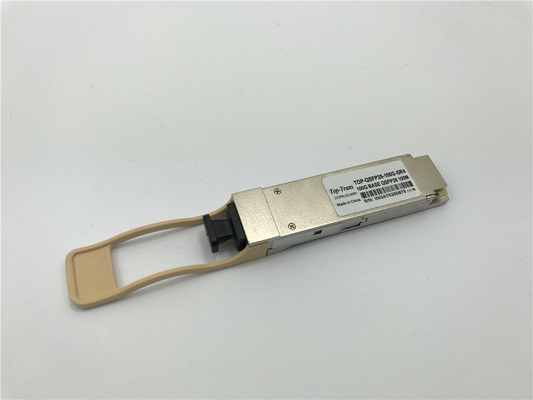

Optischer Transceiver PSM4 QSFP28 100G für Faser-Optikmodule des Ethernet-100G

Optischer Transceiver PSM4 QSFP28 100G für Faser-Optikmodule des Ethernet-100G

Eigenschaft QSFP28

1. Bis zur 100Gb/s Datenrate

2. bis 500m Verbindungslänge über Einmodenfaser an 100Gb/s

Retiming 3.Selectable

4.SFF-8665 konform

Stromversorgung 5.3.3V

Klasse 4 der Energie-6.QSFP28 (< 3="">

7.Class 1 Lasersicherheit

8.Hot steckbar

9.RoHS, UL u. TÜV konform

10.100G-PSM4 konform

11.SFF-8636 konforme I2 C Management-Schnittstelle mit DDM-Funktionen

Anwendungen QSFP28:

Ethernet QSFP28 100G

Qualifiziert für aufeinander folgende Systeme Mellanox InfiniBand EDR

Transceiver Mellanox® MMS1C10-CM ist eine Ähnlichkeit, Monomode-, 1310nm, der Kanal 4 (PSM4), steckbar, der optische Transceiver QSFP28, der für Gebrauch in den Anwendungen des Ethernets 100GbE bestimmt ist. Er wird auch für Gebrauch in aufeinander folgenden Systemen Mellanox InfiniBand EDR qualifiziert. Dieses Modul enthält hochmoderne ungekühlte DFB-Laser- und -schaltungstechnologie, um Hochleistung zur Verfügung zu stellen. Der Transceiver lässt über 4 Weg, Ähnlichkeit, Einmodenfaser (SMF) unter Verwendung einer nominalen Wellenlänge von 1310nm laufen, und ist konformes SFF-8665. Der Transceiver hat ein Standard-Verbindungsstück QSFP28 auf der elektrischen Seite in Richtung zum Wirtssystem. Die optische Schnittstelle ist aus vier Glaskanälen/Fasern in jeder Richtung verfasst und ist für ein paralleles Monomode--Lichtleiterkabel über ein Standard-MPO-Verbindungsstück bestimmt. Jeder Kanal/Faser funktioniert am Signalisieren von Rate bis zu 25.78125GBd. Die rigorose Produktionsprüfung stellt die beste Aus-von-dkasteninstallationserfahrung, -leistung und -haltbarkeit sicher. Der MMS1C10-CM Transceiver hat Funktionen Digital-Diagnoseüberwachung (DDM) für Versorgungsspannung, die Temperatur, gegenwärtige Laser-Neigung, optisch übertragen Sie und Empfangspegel mit verbundener Warnung und Alarmschwellen. Umfang der Anpassung des Tx-Inputentzerrers, Rx-Ertrages/Nachdruck und Auswahl (De) von Retiming wird über die Steuerregister gesteuert, die im Standard SFF-8636 definiert werden. Der MMS1C10-CM Transceiver stimmt mit dem PSM4 MSA überein.
