Produktdetails:
|
| Faser-Kanalhäfen: | 16 QSFP-Häfen (64 Gesamthäfen); E_Ports, F_Ports, M_Ports, EX_Ports und FL_Ports | Zugelassenes Maximum: | 6.000 aktive Knoten; 56 Schalter, 19 steigt Gewebe des Brokat-Gewebes OS® ein; 31 Schalter, größere |
|---|---|---|---|
| Ersteigbarkeit: | Volle Gewebearchitektur mit 239 Schaltern maximal | Gewicht: | 3,56 Kilogramm |
| Temperatur: | 0°C zu 40°C (32°F zu 104°F) | Datenverkehrsarten: | Gewebeschalter, die unicast stützen |
| Maximale Rahmengröße: | Nutzlast 2,112-byte | Bildspeicher: | 8.192 pro 64 Portblätter, dynamisch zugeteilt |
| Hervorheben: | Faser-Kanal-Blatt DCX 8510,64x dcx 8510 Brokat des Hafens 16g,64x Brokat FC16-64 des Hafen-16g |
||

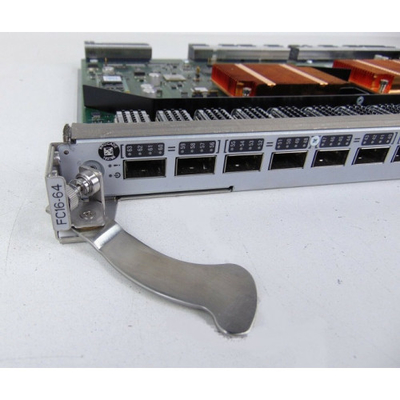

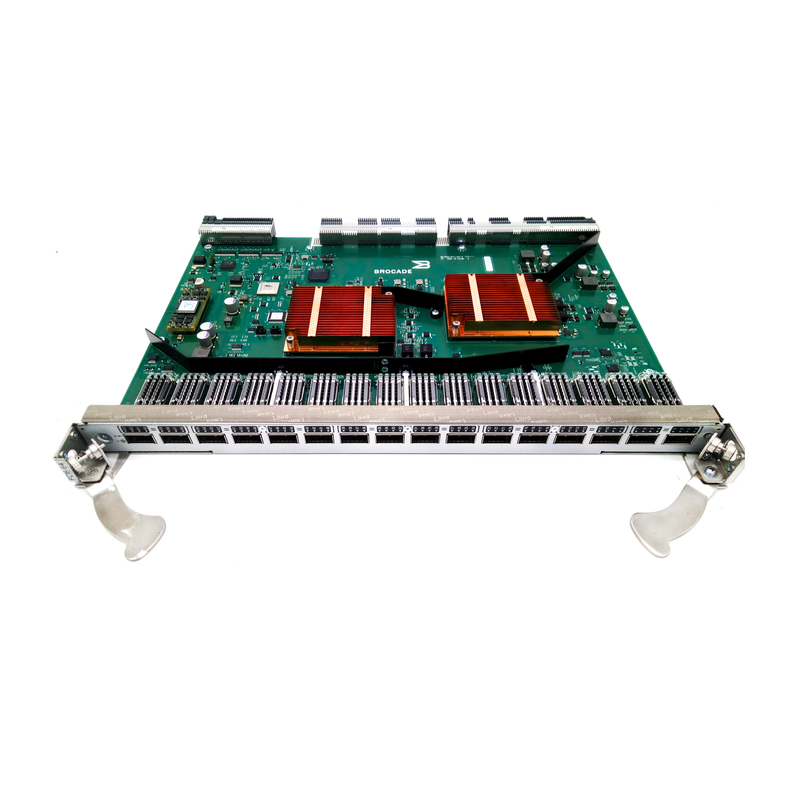

Faser-Kanal-Blatt des Brokat-FC16-64 DCX 8510 64x des Hafen-16g mit hoher Dichte
Kanal-Blattexpansionsmodul der Faser-FC16-64
Produkt-Beschreibung:
Der Brokat FC16-64 hat 16 QSFP-Häfen mit jeder körperlichen Portschnittstelle, die logisch als Faser-Kanalhafen Gbps-4×16 konfiguriert ist, der mit 14,025 Gbps-Faser-Kanalspezifikationen übereinstimmt, und behält Rückwärtskompatibilitätsunterstützung für zwei vorherige Generationen Faser-Kanal specifications-8.5 von Gbps und von 4,25 Gbps bei. Indem es und Niederleistungs-QSFPs mit hoher Dichte für Zusammenhang verwendet, ermöglicht das Hafen-Blatt des Brokat-FC16-64
Konsolidierung von körperlichen Häfen und eine 75-Prozent-Reduzierung in den Kabeln, die Kabelmanagement vereinfacht und Ersteigbarkeit für größere Geschäftsbeweglichkeit erleichtert.
| Hauptmerkmale | System-Architektur |
|
Medienarten
|
Heiß-steckbares QSFP Verbindungsstück des Brokats; 4×16 Gbps SWL, Flachkabelverbindungsstück MPO 1×12 (66 m OM3, 100 m OM4; Brokat FC16-64 QSFPs stützen nur 4/8/16 Gbps [nicht 2 Gbps oder 10 Gbps]) |
|
Schalterlatenz
|
Schaltete am Ort Portlatenz ist 700 ns; Latenz von Blatt zu Blatt ist µsec 2,1; Verschlüsselung/Kompression ist µsec 5,5 pro Knoten; Vorwärtsfehlerkorrektur (FEC) fügt 400 ns zwischen E_Ports hinzu (ermöglichte standardmäßig)
|
|
Faser-Kanalaggregierte bandbreite |
512 Gbps (Datenrate)
|
| Höchstleistung | 118 Watt, wenn Sie völlig mit 16 Standard-SWL QSFP 134 Watt Höchstleistungs-Leistungsaufnahme bevölkert werden |
| Erschütterung | Funktionieren: 0,5 g-Sinus, 0,4 grms gelegentlich, 5 bis 500 Hz inoperativ: 2,0 g-Sinus, 1,1 grms gelegentlich, 5 bis 500 Hz |
|
Gestützte Management-Software |
HTTP, SNMP v1/v3 (F.E. MIB, FC-Management MIB), SSH; Revidierung, Syslog; Brokat-moderne Netz-Werkzeuge, Brokat-Netz-Berater SAN-Unternehmen oder Brokat-Netz-Berater SAN-Berufsplus; Befehlszeile Schnittstelle (CLI); SMI konform; Verwaltungsgebiete; Probelizenzen für Zusatzfähigkeiten
|
| Sicherheit | Verschlüsselung AES-GCM-256 auf ISLs; DH-CHAP (zwischen Schaltern und Endengeräten), FCAP-Schalterauthentisierung; FAVs 140-2 L2-compliant, HTTPS, IPsec, filterndes IP, LDAP mit IPv6, OpenLDAP, Portschwergängigkeit, RADIUS, verbraucherbestimmte Rolle-ansässige Zugriffskontrolle (RBAC), sichere Kopie (SCP), sicheres RPC, SFTP, SSH v2, SSL, Schalter-Schwergängigkeit, TACACS+, verlässlicher Schalter |
|
Diagnosen
|
Eingebauter Flussgenerator, ClearLink-Kabeldiagnosen (keine Unterstützung für elektrisches/optisches Loopback), Verbindungsverkehr/Latenzabstand; POSTEN und eingebettete on-line--/Offlinediagnosen, einschließlich Umweltüberwachung, FCping und Pathinfo (FC-traceroute), Flussspiegelung, Rahmenzuschauer, unschädlicher Dämonwiederanlauf, Portspiegelung, Optikgesundheitsüberwachung, Energieüberwachung (16 Gbps nur für Blatt), aufzeichnendes RAStrace und rollende Neustart-Entdeckung (RRD)
|
Niedrigste Leistungsaufnahme
Brokat 4×16 optische Transceivers Channelcompliant QSFP Faser Gbps SWL sind heiß-austauschbar, Schwachstrom- (3,3 V), digitale Diagnose-fähige optische Transceivers, die mit den mechanischen optischen Transceivers Spezifikation QSFP MSA (SFF-8436) .QSFP übereinstimmen, versehen den Brokat FC16-64 mit hochmoderne hohe Dichte und 285 Prozent weniger Leistungsaufnahme als vier Standard-SFPs (1,4 W gegen 4 W), die niedrigste Leistungsaufnahme irgendeines Faser-Kanaldurchschaltungsblattes. Tatsächlich bietet ein Brokat DCX 8510 völlig bevölkert mit acht Hafen-Blättern des Brokat-FC16-64 nicht nur die höchste Portdichte an, aber zeichnet auch nur 1.902 Watt (0,19 W/Gbps). Das nähste wettbewerbsfähige Produkt erfordert über 40 Prozent mehr Energie zu
Energie 25 Prozent weniger Häfen. Durch den Gebrauch Energiesparenden QSFPs, hat Brokat IT-Organisationen ermöglicht, neue Niveaus der Infrastrukturkonsolidierung bei der Verringerung der Gesamt-Leistungsaufnahme zu erzielen.
