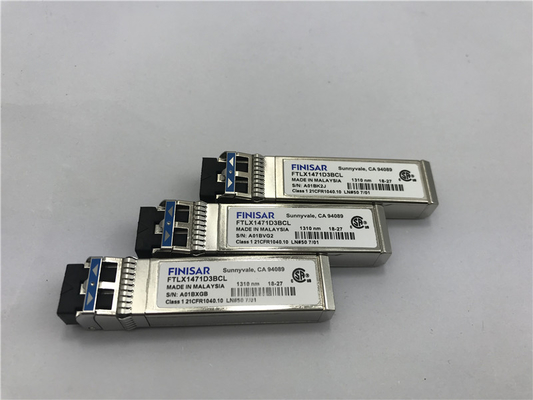

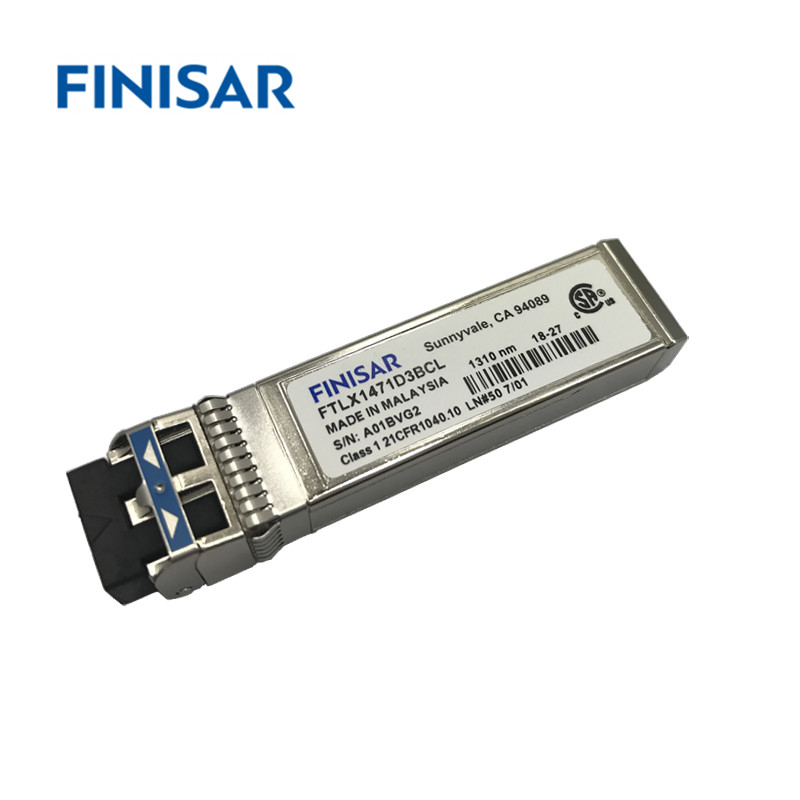

Faser Finisar FTLX1471D3BCL des Modul-10G Transceiver-10Km 1310nm SFP



Digitale Diagnosefunktionen


Finisar FTLX1471D3BCL SFP+ Transceiver unterstützen das serielle 2-Draht-Kommunikationsprotokoll gemäß SFP MSA1. Es

ist eng verwandt mit der E2 PROM, die im GBIC-Standard definiert ist, mit denselben elektrischen Spezifikationen. Die standardmäßige SFP

serielle ID bietet Zugriff auf Identifikationsinformationen, die die Fähigkeiten des Transceivers, Standard-Schnittstellen,

Hersteller und andere Informationen beschreiben. Zusätzlich bieten Finisar SFP+ Transceiver eine erweiterte digitale Diagnoseüberwachung

Schnittstelle, die Echtzeit-Zugriff auf Gerätebetriebsparameter wie Transceiver-Temperatur, Laser-Bias-Strom,

übertragene optische Leistung, empfangene optische Leistung und Transceiver-Versorgungsspannung ermöglicht. Sie definiert auch ein ausgeklügeltes System von Alarmen

und Warnmeldungen, die Endbenutzer benachrichtigen, wenn bestimmte Betriebsparameter außerhalb eines werkseitig eingestellten Normalbereichs liegen. Die

SFP MSA definiert eine 256-Byte-Speicherkarte in E2 PROM, die über eine serielle 2-Draht-Schnittstelle unter der 8-Bit-Adresse

1010000X (A0h) zugänglich ist. Die digitale Diagnoseüberwachungsschnittstelle verwendet die 8-Bit-Adresse 1010001X (A2h), sodass die ursprünglich

definierte serielle ID-Speicherkarte unverändert bleibt. Die Schnittstelle ist identisch mit und somit vollständig abwärtskompatibel mit beiden

der GBIC-Spezifikation und der SFP Multi Source Agreement. Die vollständige Schnittstelle ist in der Finisar Application Note

AN2030: “Digital Diagnostics Monitoring Interface for SFP Optical Transceivers” beschrieben. Die Betriebs- und Diagnoseinformationen werden

von einem Digital Diagnostics Transceiver Controller (DDTC) im Transceiver überwacht und gemeldet, auf den über

eine serielle 2-Draht-Schnittstelle zugegriffen wird. Wenn das serielle Protokoll aktiviert ist, wird das serielle Taktsignal (SCL, Mod Def 1) vom

Host generiert. Die positive Flanke taktet Daten in den SFP-Transceiver in die Segmente der E2 PROM, die nicht schreibgeschützt sind.

Die negative Flanke taktet Daten vom SFP-Transceiver. Das serielle Datensignal (SDA, Mod Def 2) ist bidirektional für die serielle Datenübertragung.

Der Host verwendet SDA in Verbindung mit SCL, um den Start und das Ende der Aktivierung des seriellen Protokolls zu markieren. Die

Speicher sind als eine Reihe von 8-Bit-Datenwörtern organisiert, die einzeln oder sequenziell adressiert werden können. Für weitere

Informationen siehe die SFP MSA-Dokumentation1,5 und die Finisar Application Note AN-2030. Bitte beachten Sie, dass die Evaluierungsplatine

FDB-1018 mit der Finisar ModDEMO-Software erhältlich ist, die eine einfach zu bedienende Kommunikation über die serielle 2-Draht-Schnittstelle ermöglicht.
