Produktdetails:
|
| Form-Faktor: | QSFP28 | Datenrate: | 100g |
|---|---|---|---|
| Mittelwellenlänge: | LWDM4 | Getriebe-Abstand: | 30km |
| Temperatur: | 0C~+70C | Soem oder ODM: | Unterstützung |
| Gewicht: | 0.06KG pro Stück | Garantie: | 3 Jahre |
| Hervorheben: | Modul-Transceiver LWDM4 30KM 100G QSFP28,Transceiver EML APD 100g qsfp28,Transceiver EML APD des Modul-QSFP28 |
||

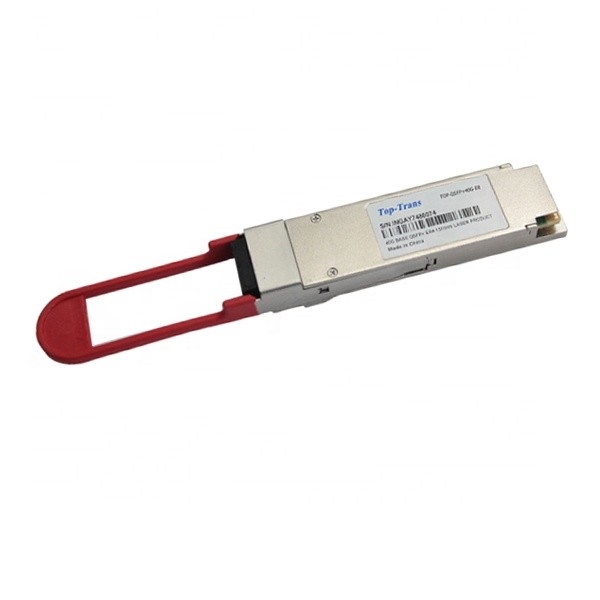

Transceiver LWDM4 30KM EML APD QSFP28 100G durch Einmodenfaser LC
Transceiver QSFP28 100G
Das Transceivermodul empfängt 4 Kanäle von elektrischen Daten 25Gb/s, die durch 4 verarbeitet werden - Kanal Uhr und Daten-Wiederaufnahme (CDR) IC, die den Bammel jedes elektrischen Signals umgestaltet und verringert. Nachher wandelt EML Laser-Fahrer IC jeden der 4 Kanäle der elektrischen Signale in ein optisches Signal um, das von einem der 4 abgekühlten EML-Laser übertragen wird, die in der Übermittler-optischen Unterbaugruppe (TOSA) verpackt werden. Je Laser startet das optische Signal in der spezifischen Wellenlänge, die in Anforderungen IEEE 802.3ba 100GBASE-ER4 spezifiziert wird. Diese 4 optischen Signale des Wegs werden optisch in eine einzelne Faser durch ein 4 to-1 optisches Verdrahtungshandbuch MUX gemultiplext. Die optische Spitzenleistung jedes Kanals ist durch einen automatischen Stromkreis der Sendeleistung (APC) instandgehaltenes konstantes. Der Übermittlerertrag kann durch TX_DIS-Hardware-Signal und/oder 2-drahtige serielle Schnittstelle abgestellt werden.
Der Empfänger empfängt 4 optische Signale Weg LAN-Verdrahtungshandbuchs. Die optischen Signale werden durch ein 1 to-4 optisches DEMUX entmultiplexiert und jeder der resultierenden 4 Kanäle der optischen Signale wird in einen der 4 Empfänger eingezogen, die in die Empfänger-optische Unterbaugruppe (ROSA) verpackt werden. Jeder Empfänger wandelt das optische Signal in ein elektrisches Signal um. Die erneuerten elektrischen Signale werden vom RX-Teil der 4 Kanal CDR zeitlich neu festgelegt und de-jittered und verstärkt. Die zeitlich neu festgelegten 4 elektrischen Signale des Wegertrages sind mit CEI-28G-VSR Schnittstellenanforderungen konform. Darüber hinaus empfing jedes optisches Signal wird überwacht durch den DOM-Abschnitt. Der überwachte Wert wird durch die 2-drahtige serielle Schnittstelle berichtet. Wenn eine oder mehrere optisches Signal ist schwächer als empfingen, wird der Schwellenwert, RX_LOS-Hardware-Warnung ausgelöst.
Parameter
| Faser-Art | Monomode--Kabel |
| Verbindungsstück | LC |
| Laser und TIA | EML und APD |
| Tx-Energie | dBm -2,9 bis 4,5 |
| Rx-Empfindlichkeit | dBm -16,9 bis 4,9 |
| Löschungs-Verhältnis | DB 7,0 |
| Leistungsaufnahme | 4,5 W |
| Einzelne Stromversorgung | 3,3 V |
PRODUKT-EIGENSCHAFTEN
ANWENDUNGEN
FAQ
Q1. Sind Ihre Transceivermodule mit Cisco kompatibel?
A1: Ja können Topstar-Transceivers kompatibel mit Cisco. Des ganzes Marke Topstars SFP kompatibel als das Fellowing: Cisco, Nortel, Wacholderbusch, 3COM, H3C, Alcatel-Lucent, GIESSEREI, D-Verbindung, EXTREM, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, verbunden, SMC, Brokat, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLATT, BITWAY, Telco, Feixun… etc.
Q2. Wie tut Ihre Firma betreffend Qualitätskontrolle?
A2: Jedes einzelne Optik prüfte einzeln in unserer Testmitte, und auch geprüft auf Kompatibilität auf einer Vielzahl von verschiedenen Marken der Netzwerkausrüstung.
Q3. Was sind die Vertragsklauseln?
A3: Vorbereitungs- und Anlaufzeit: wir halten 40,000pcs SFP auf Lager bereit zu versenden.
Zahlungsbedingung: T/T, Western Union, Alipay, Paypal, L/C und so weiter für Ihre Wahl.
Q4. Was ist Betriebstemperaturbereich der optischen Module?
A4: Handelstemperaturspanne (COM): 0 zu 70°C (32 zu 158°F)
Ausgedehnte Temperaturspanne (Ext.): - 5 zu 85°C (23 zu 185°F)
Industrielle Temperaturspanne (IND):: - 40 zu 85°C (- 40 zu 185°F)
Lagertemperaturbereich: - 40 zu +85°C (- 40 zu 185°F)
Wir können entsprechend Ihrem Antrag liefern.
