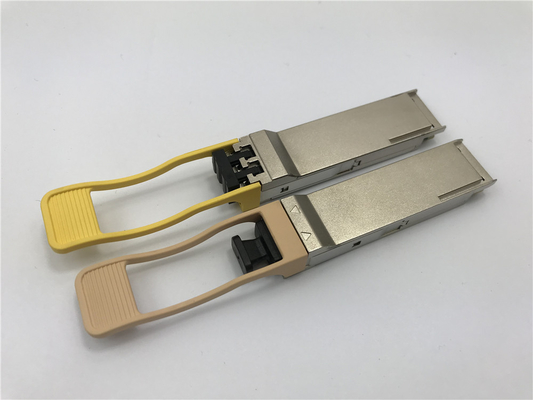

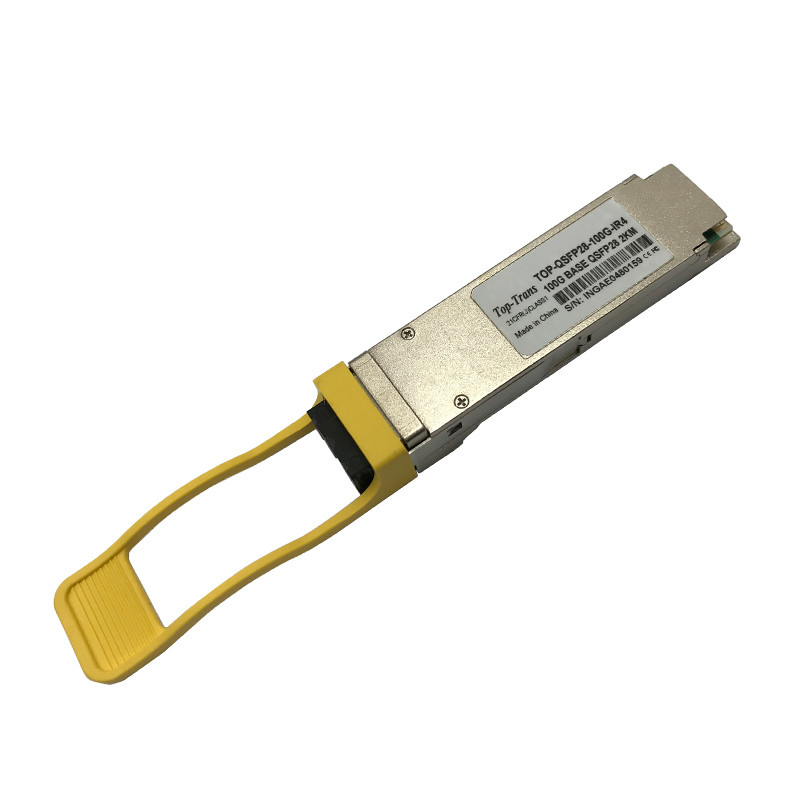

2KM IR4 100G QSFP28 Monomode--Transceiver Modul-CWDM4 1310nm

Verbindungsstück-Monomode--Modul QSFP28 100G IR4 2KM CWDM4 1310nm Duplex-LC

Modul QSFP28 100G IR4

Dieses Produkt wandelt die 4 elektrischen Eingabedaten des Kanals 100Gb/s in optische Signale CWDM (Licht), durch eine gefahrene Reihe 4 Wellenlänge Laserdiode mit verteilter Rückkopplung (DFB) um. Das Licht wird durch die MUX-Teile als Daten 100Gb/s kombiniert und pflanzt aus der Senderbaugruppe vom SMF heraus fort. Der Empfängerbaustein nimmt den optischen Signaleingang 100Gb/s CWDM an und entmultiplexiert ihn in 4 einzelne Kanäle 25Gb/s mit unterschiedlicher Wellenlänge. Jedes Wellenlängenlicht wird durch eine getrennte Fotodiode gesammelt, und outputted dann als elektrische Daten, nach verstärkt durch ein TIA und einen Postenverstärker. Abbildung 1 zeigt das Funktionssantendiagramm dieses Produktes.

Eine einzelne +3.3V-Stromversorgung wird angefordert, um dieses Produkt oben anzutreiben. Beide Stromversorgungsstifte VccTx und VccRx werden innerlich angeschlossen und sollten gleichzeitig angewendet werden. Gemäß MSA-Spezifikationen bietet das Modul 7 langsame Hardware-Steuerstifte an (einschließlich 2-drahtige serielle Schnittstelle): ModSelL, SCL, SDA, ResetL, LPMode, ModPrsL und internationales.

Parameter

PRODUKT-EIGENSCHAFTEN

• QSFP28 MSA konform
• 4 Entwurf CWDM-Wege MUX/DEMUX
• Gesamte Bitgeschwindigkeit der Unterstützungs 103.1Gb/s
• 100G CWDM4 MSA technische Spezifikt. Rev1.1
• Bis 2km Getriebe auf Einmodenfaser (SMF) mit FEC
• Funktionierende Gehäusetemperatur: 0 zu 70oC
• elektrische Schnittstelle 4x25G (OIF CEI-28G-VSR)
• Höchstleistungs-Leistungsaufnahme 3.5W
• Lc-Duplexverbindungsstück
• RoHS konform

ANWENDUNGEN

• Data Center-Verbindung
• Ethernet 100G
• Infiniband QDR und DDR verbindet sich untereinander
• Unternehmensvernetzung

FAQ

Q1. Sind Ihre Transceivermodule mit Cisco kompatibel?

A1: Ja können Topstar-Transceivers kompatibel mit Cisco. Des ganzes Marke Topstars SFP kompatibel als das Fellowing: Cisco, Nortel, Wacholderbusch, 3COM, H3C, Alcatel-Lucent, GIESSEREI, D-Verbindung, EXTREM, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, verbunden, SMC, Brokat, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLATT, BITWAY, Telco, Feixun… etc.

Q2. Wie tut Ihre Firma betreffend Qualitätskontrolle?

A2: Jedes einzelne Optik prüfte einzeln in unserer Testmitte, und auch geprüft auf Kompatibilität auf einer Vielzahl von verschiedenen Marken der Netzwerkausrüstung.

Q3. Was sind die Vertragsklauseln?

A3: Vorbereitungs- und Anlaufzeit: wir halten 40,000pcs SFP auf Lager bereit zu versenden.

Zahlungsbedingung: T/T, Western Union, Alipay, Paypal, L/C und so weiter für Ihre Wahl.

Q4. Was ist Betriebstemperaturbereich der optischen Module?

A4: Handelstemperaturspanne (COM): 0 zu 70°C (32 zu 158°F)

Ausgedehnte Temperaturspanne (Ext.): - 5 zu 85°C (23 zu 185°F)

Industrielle Temperaturspanne (IND):: - 40 zu 85°C (- 40 zu 185°F)

Lagertemperaturbereich: - 40 zu +85°C (- 40 zu 185°F)

Wir können entsprechend Ihrem Antrag liefern.
