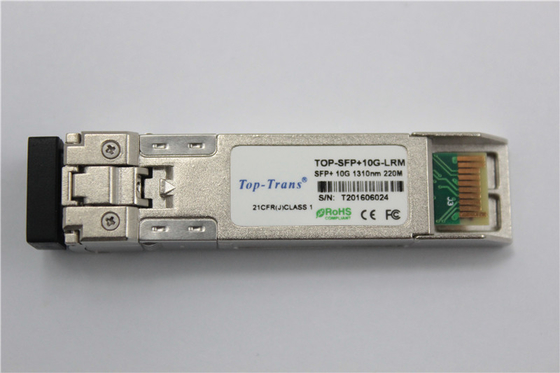

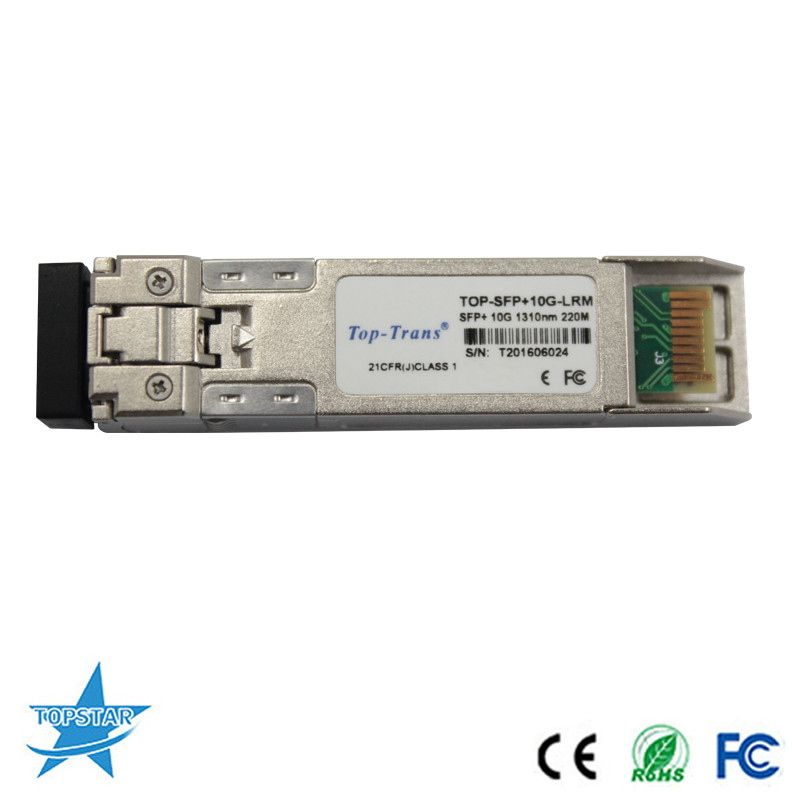

10G optisches optisches Modul der Basis-LRM des Transceiver-220M MMF 1310nm SFP+
optische Modul-Eigenschaften 10G 220m MMF:
optische serienmäßigschnittstelle 10Gb/s konform zu 802.3aq 10GBASE-LRM
Übermittler 1310nm DFB, PIN-Fotodetektor
Duplex-LC-Verbindungsstück
Metalleinschließung, für niedrigere EMS
Elektrische Schnittstelle konform zu SFF-8431
Spezifikationen für 10 Gigabit „SFP+“
2-drahtige Schnittstelle für Managementspezifikationen
Konform mit SFF 8472
Einzelne Stromversorgung 3.3V
220M Vermächtnis OM1 MMF Getriebe
Betriebstemperaturbereich des Falles: - 5°C zu 70°C
PPLICATIONS
10GBASE-LRM 10G Ethernet
STANDARD
Konform mit SFF-8472 SFP+ MSA.
Konform zu SFP+ SFF-8431 und SFF-8432.
Konform zu 802.3ae 10GBASE-LRM.
RoHS konform
Digital-Diagnosefunktionen
Transceivers TOPSTAR TOP-SFP+-10G-LRM stützen das 2-drahtige Serienübertragungsprotokoll, wie in SFP definiert
MSA1.
Die Standard-SFP-Serien-Identifikation bietet Zugang zu den Identifizierungsinformationen, die des Transceivers beschreibt
Fähigkeiten, Standardschnittstellen, Hersteller und andere Informationen.
Zusätzlich liefern Transceivers TOPSTAR SFP+ eine einzigartige erhöhte digitale Diagnoseüberwachungsschnittstelle,
welches Realzeitzugang zu Betriebsparametern des Gerätes wie Transceivertemperatur erlaubt, Laser-Neigung
gegenwärtige, übertragene optische Energie, empfing optische Energie- und Transceiverversorgungsspannung. Sie definiert auch
hoch entwickeltes System der Warnung und der warnenden Flaggen, die Endbenutzer wenn bestimmte Betriebsparameter alarmiert
seien Sie außerhalb eines vom Werk eingestellten Normbereichs.
SFP MSA definiert eine 256-Byte-Gedächtniskarte in EEPROM, dem über einer 2-drahtigen seriellen Schnittstelle an zugänglich ist
die 8 gebissene Adresse 1010000X (A0h). Die digitale Diagnoseüberwachungsschnittstelle nutzt die gebissene Adresse 8 aus
1010001X (A2h), also die ursprünglich definierte Serien-Identifikations-Gedächtniskarte bleibt unverändert.
Der Betrieb und die Diagnostikinformationen werden durch einen Digital-Diagnostiktransceiver überwacht und berichtet
Prüfer (DDTC) innerhalb des Transceivers, der durch eine 2-drahtige serielle Schnittstelle erreicht wird. Wenn die Serie
Protokoll ist, das Serientaktsignal aktiviert (SCL, Umb. Def 1) wird durch den Wirt erzeugt. Die positiven Randuhren
Daten in den SFP-Transceiver in jene Segmente der E2PROM, die nicht schreibgeschützt sind. Das Negativ
Randuhrdaten vom SFP-Transceiver. Das Seriendatensignal (SDA, Umb. Def 2) ist für Serie bidirektional
Datenübertragung. Der Wirt verwendet SDA in Verbindung mit SCL, um den Anfang und das Ende der Serienprotokollaktivierung zu markieren.
Die Gedächtnisse werden als Reihe 8-Bit-Datenwörter organisiert, die einzeln oder der Reihe nach adressiert werden können
10G SFP+ 1310nm 220M Optical Module Specification
| Faser-Art |
MMF |
| Verbindungsstück |
LC |
| Laser |
EML |
|
Betriebstemperaturbereich des Falles
|
-5°C zu 70°C
|
|
Lagertemperatur
|
-40-+85
|
| Löschungs-Verhältnis |
DB 3,5 |
| Bescheinigung |
CER |
| Einzelne Stromversorgung |
3.3V |
FAQ
Q1. Sind Ihre optischen Transceivers ursprünglich?
A1.Yes, alle unsere optischen Transceivers werden ursprüngliches 100% garantiert!
Q2.How garantieren Sie der Qualität von SFP?
A2.We haben Berufstestgerät und QC-Team. Jede Einheit wird völlig mit fehlerloser Leistung geprüft, bevor man versendet.
Q3. Was tun Sie, wenn ich fand, dass das Produkt jedes mögliches Qualitätsproblem hat?
A3.We unterstützen jeden Verkauf mit unserer Risiko-freien Geld-zurückgarantie! Sie können von einer Firma im Vertrauen kaufen gutgläubig, die seine Kunden für über 10 Jahre gedient hat! Unser Traum ist, ein berühmtes 100-Jahr-Unternehmen aufzubauen!
Q4. Was ist der Vorteil Ihrer Firma?
Ausgezeichnete Erfolgsbilanzen mit 12 Jahren ununterbrochen kein bedeutendes Qualitätsproblem,
Mehr als 20% jährliches Umsatzwachstum während der letzten 12 Jahre.
Aktien hält mehr als 200.000 Transceivers zu irgendeiner Zeit für unmittelbare Lieferung
Garantie: 3-jährig
Q5. Haben Sie die kompatible?
A5.Yes, haben wir unsere eigene Marke: Höchst-Transport, einschließlich 1X9, SFP, XFP, SFP+, BIDI in allen Arten Spezifikationen.
Q6.Which-Marke kann von Ihrem Modul kompatibel sein?
Huawei, HP, H3C, Wacholderbusch, Dell, Intel, Avago, Finisar-ect
