Wolke und AI-Anwendungen fahren die Nachfrage nach Datenraten über 100 Gb/s hinaus und bewegen sich auf Hochgeschwindigkeits- und Niederleistungs-400 Gb/s verbindet sich untereinander. Die Industrie aus optischen Fasern reagiert, indem sie zwei Ethernet-Standards IEEE 400G, nämlich 400GBASE-SR4.2 und 400GBASE-SR8 entwickelt, um den Kurzreichweitenanwendungsraum innerhalb des Rechenzentrums zu stützen. Dieser Artikel behandelt die zwei Standards und ihren Vergleich ausführlich.
400GBASE-SR4.2, auch genannt 400GBASE-BD4.2, ist ein 4 Paar, Lösung von 2 Wellenlänge in mehreren Betriebsarten, die Reichweiten von 70m (OM3), von 100m (OM4) und von 150m (OM5) stützt. Es ist nicht nur die erste Instanz einer Lösung IEEE 802,3, die beide mehrfachen Paare Fasern und mehrfache Wellenlängen einsetzt, aber der erste Ethernet-Standard, zum von zwei kurzen Wellenlängen auch zu verwenden, um die Multimodefaserkapazität von 50 Gb/s zu 100 Gb/s pro Faser zu verdoppeln.
400GBASE-SR4.2 funktioniert über der gleichen Art des Verkabelns benutzt, um 40GBASE-SR4, 100GBASE-SR4 und 200GBASE-SR4 zu stützen. Es benutzt bidirektionales Getriebe auf jeder Faser, wenn jede Wellenlänge reist, in den entgegengesetzten Richtungen. Als solches ist jede Schreibstelle am Transceiver ein Übermittler und ein Empfänger, der 400GBASE-SR4.2 bedeutet, hat acht optische Sender und acht optische Empfänger in einer bidirektionalen optischen Konfiguration.

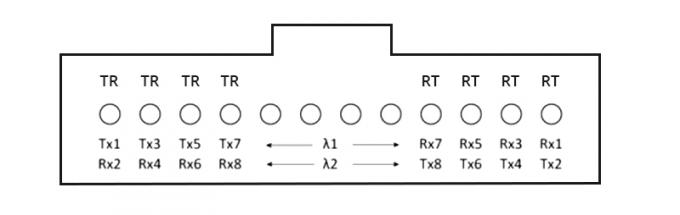

Die optische Weganordnung wird wie folgt gezeigt. Die am weitesten links liegenden vier Positionen, die TR beschriftet werden, übertragen Wellenlänge λ1 (850nm) und empfangen Wellenlänge λ2 (910nm). Andererseits empfangen die am weitesten rechts stehenden vier Positionen, die Funktelegrafie beschriftet werden, Wellenlänge λ1 und übertragen Wellenlänge λ2.

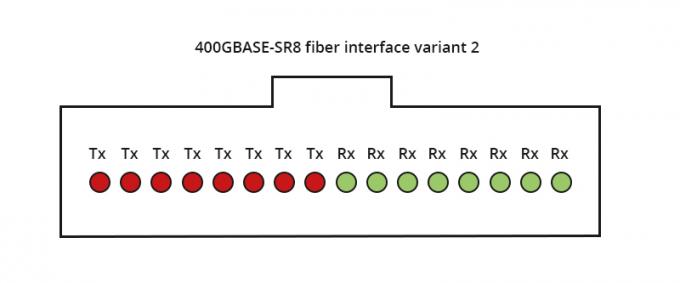

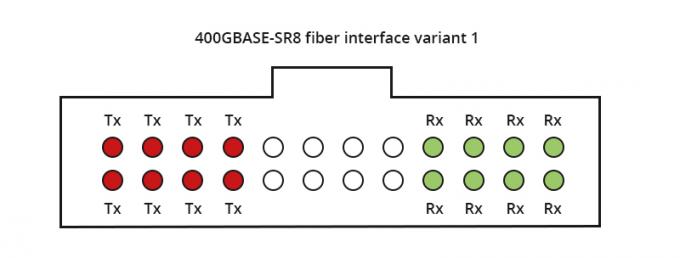

400GBASE-SR8 ist ein 8 Paar, 1 Lösung der Wellenlänge in mehreren Betriebsarten, die Reichweiten von 70m (OM3), 100m stützt (OM4 u. OM5). Es ist die erste IEEE-Faserschnittstelle, zum von acht Paaren Fasern zu benutzen. Anders als 400GBASE-SR4.2 funktioniert es über einer einzelnen Wellenlänge (850nm) mit jedem Paar, das 50 Gb-/sgetriebe stützt. Darüber hinaus hat es zwei Varianten der optischen Weganordnung. Eine Variante benutzt die 24 Faser MPO, konfiguriert als zwei Reihen von 12 Fasern, und die andere Schnittstellenvariante verwendet ein einzeiliges MPO-16.
400GBASE-SR8 bietet die Flexibilität der Faser schlurfend mit Konfigurationen 50G/100G/200G an. Es stützt auch Ausbruch mit verschiedenen Geschwindigkeiten für verschiedene Anwendungen wie Berechnung, Lagerung, Blitz, GPU und TPU. 400G-SR8 QSFP DD/OSFP Transceivers können als 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, 8x50GBASE-SR benutzt werden.
Wie Lösungen in mehreren Betriebsarten für Ethernet 400G, 400GBASE-SR4.2 und 400GBASE-SR8 einige Eigenschaften, aber teilen, sie unterscheiden Sie auch sich auf einige Arten, wie im vorhergehenden Abschnitt besprochen.
Die folgende Tabelle zeigt ein klares Bild von, wie sie miteinander vergleichen.
| 400GBASE-SR4.2 | 400GBASE-SR8 | |
|---|---|---|
| Alliance | IEEE 802.3cm | IEEE 802.3cm (Ausbruch: 802.3cd) |
| Maximale Reichweite | 150m über OM5 | 100m über OM4/OM5 |
| Fasern | 8 Fasern | 16 Fasern (Bandverbindungskabel) |
| Wellenlänge | 2 Wellenlängen (850nm und 910nm) | 1 Wellenlänge (850nm) |
| BiDi-Technologie | Unterstützung | / |
| Signalmodulationsformat | Signalisieren PAM4 | Signalisieren PAM4 |
| Laser | VCSEL | VCSEL |
| Formfaktor | QSFP-DD, OSFP | QSFP-DD, OSFP |
400GBASE-SR8 ist, technisch einfach aber erfordert ein Bandverbindungskabel mit 16 Fasern. Es ist normalerweise mit 8 VCSEL-Lasern errichtet und kein Getriebe mit einschließt, also bleiben die Gesamtkosten von Modulen und von Fasern niedrig. Durch Kontrast ist 400GBASE-SR4.2 technisch komplexer, also sind die Gesamtkosten von in Verbindung stehenden Fasern oder von Modulen höher, aber sie kann eine längere Reichweite stützen.
Darüber hinaus bietet 400GBASE-SR8 Flexibilität und miter hoher Dichte an. Sie stützt die Faser, die mit Konfigurationen 50G/100G/200G und Fanout mit verschiedenen Input-/Outputgeschwindigkeiten für verschiedene Anwendungen schlurft. EIN 400G-SR8 QSFP-DD Transceiver kann als 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2 oder 8x50GBASE-SR benutzt werden.
Während Multimodefaser fortfährt zu entwickeln, um steigende Nachfragen nach Geschwindigkeit und der Kapazität zu dienen, helfen 400GBASE-SR4.2 und 400GBASE-SR8 Ethernet und Skala des Auftriebs 400G herauf Multimodefaserverbindungen, auch die Entwicklungsfähigkeit von optischen Lösungen für verschiedene fordernde Anwendungen sicherzustellen.
Die zwei Standards IEEE 802.3cm stellen einen glatten Entwicklungsweg für Ethernet, aufladende Wolke-ansässige Dienstleistungen und Anwendungen zur Verfügung. Zukünftige Fortschritte zeigen auf die Fähigkeit, sogar höhere Datenraten zu stützen, während sie zum folgenden Niveau verbessert werden. Die Rechenzentrum Industrie nutzt die späteste Multimodefasertechnologie wie Faser OM5 und verwendet mehrfache Wellenlängen, um 100 Gb/s und 400 Gb/s über Fasern über kurzer Reichweite von mehr Metern than150 zu übertragen.
Über Zeitrahmen 2021-2022 sobald ein 800 Gb-/sethernet-Standard standardisiert wird, unter Verwendung der neueren Technologie mit Zweiwellenlängenoperation hinaus könnte ein 800 Gb/s, Vierpaarverbindung schaffen. Gleichzeitig konnte eine einzelne Wellenlänge eine Verbindung mit 800 Gb-/sachtpaaren stützen. In diesem Sinne stellen 400GBASE-SR4.2 und 400GBASE-SR8 den Schritt während einer viel versprechenden Zukunft ein.
