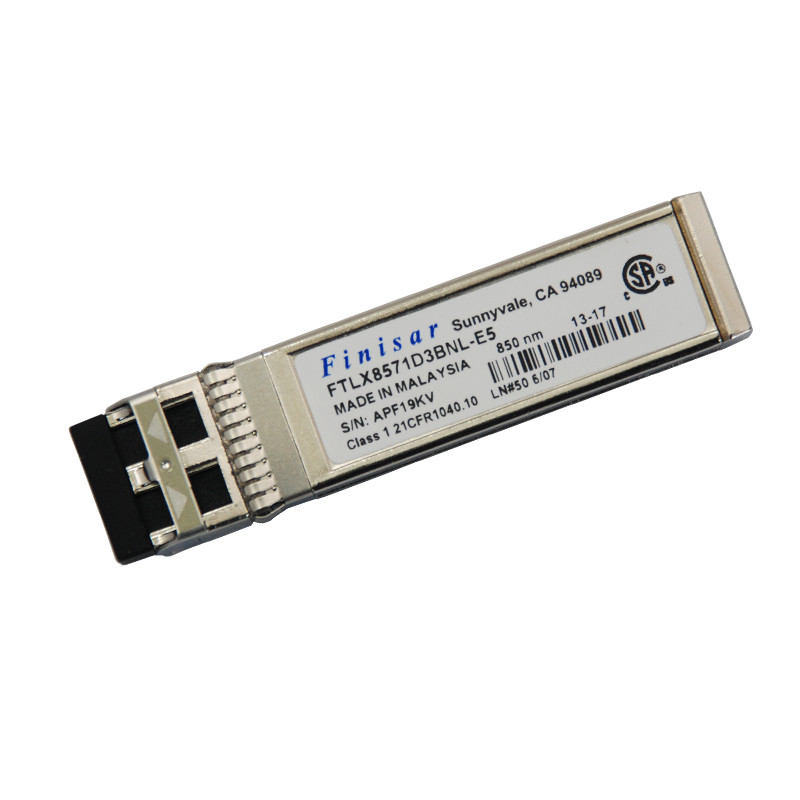

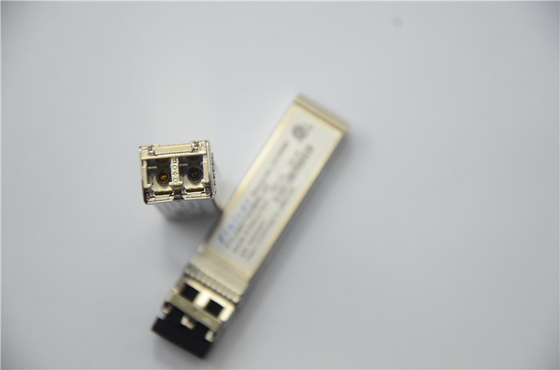

Optischer Transceiver Finisar FTLX8571D3BNL Modul-10G 300M Fibe r SFP 850nm

Optisches Modul Fetures FTLX8571D3BCV:

Heiß-steckbarer SFP+-Abdruck

• Unterstützungen veranschlagen auswählbare 1,25 Gb/s oder 9,95 bis 10,3 Gb-/sbitgeschwindigkeiten

• Verlustleistung < 1W="">

• RoHS-6 konform (bleifrei)

• Handelstemperaturspanne 0°C zu 70°C

• Einzelne Versorgung 3.3Vpower • Maximale Verbindungslänge von 300m 2000 MHZ-Kilometer MMF

• Ungekühlter 850nm VCSEL Laser

• Empfänger, der elektrische Schnittstelle begrenzt

• Duplex-LC-Verbindungsstück • Eingebaute digitale Diagnosefunktionen.

ANWENDUNGEN

• 1000BASE-SX 1G Ethernet

• 10GBASE-SR/SW 10G Ethernet

Eigenschaft von FTLX8571D3BNL

Finisar FTLX8571D3BNL verlängerte Transceivers der Temperatur SFP+ stützen das 2-drahtige Serienübertragungsprotokoll so

definiert im SFF-8472. Es ist zum PROM E2 definierte im GBIC-Standard, mit dem gleichen elektrischen sehr eng verwandt

Spezifikationen. Die Standard-SFP+ Serien-Identifikation bietet Zugang zu den Identifizierungsinformationen, die des Transceivers beschreibt

Fähigkeiten, Standardschnittstellen, Hersteller und andere Informationen. Zusätzlich liefern Transceivers Finisar SFP+ a

erhöhte digitale Diagnoseüberwachungsschnittstelle, der Realzeitzugang zu Betriebsparametern des Gerätes wie erlaubt

Transceivertemperatur, Laser-Neigungsstrom, übertragene optische Energie, empfing optische Energie und Transceiverversorgung

Spannung. Sie definiert auch ein hoch entwickeltes System der Warnung und der warnenden Flaggen, die Endbenutzer wenn bestimmter Betrieb alarmiert

Parameter sind außerhalb eines vom Werk eingestellten Normbereichs. SFF-8472 definiert eine 256-Byte-Gedächtniskarte in PROM E2, das ist

zugänglich über einer 2-drahtigen seriellen Schnittstelle an der 8 gebissenen Adresse 1010000X (A0h). Die digitale Diagnoseüberwachungsschnittstelle

nutzt die 8 gebissene Adresse 1010001X (A2h) aus, also bleibt die ursprünglich definierte Serien-Identifikations-Gedächtniskarte unverändert.

Schnittstelle ist zu identisch, und ist folglich mit der GBIC-Spezifikation und der multi Quelle SFPs völlig rueckwaerts kompatibel

Vereinbarung. Die komplette Schnittstelle wird in der Finisar-Anwendungs-Anmerkung AN2030 beschrieben: „Digital-Diagnostiküberwachung

Schnittstelle für optische Transceivers SFPs“.

Der Betrieb und die Diagnostikinformationen werden durch eine Digital überwacht und berichtet

Diagnostiktransceiver-Prüfer (DDTC) innerhalb des Transceivers, der durch eine 2-drahtige serielle Schnittstelle erreicht wird. Wann

das Serienprotokoll ist, das Serientaktsignal aktiviert (SCL, Umb. Def 1) wird durch den Wirt erzeugt. Die positiven Randuhren

Daten in den SFP-Transceiver in jene Segmente des PROMs E2, die nicht schreibgeschützt sind. Die Uhren der fallenden Flanke

Daten vom SFP-Transceiver.

Das Seriendatensignal (SDA, Umb. Def 2) ist für Seriendatenübertragung bidirektional. Der Wirt

Gebrauch SDA in Verbindung mit SCL, den Anfang und das Ende der Serienprotokollaktivierung zu markieren. Die Gedächtnisse werden als a organisiert

Reihe 8-Bit-Datenwörter, die einzeln oder der Reihe nach adressiert werden können. Zu mehr Information sehen Sie bitte das SFF-

Dokumentation 8472 und Finisar-Anwendungs-Anmerkung AN-2030. Merken Sie bitte, dass Bewertungskommission FDB-1027 mit verfügbar ist

Software Finisar ModDEMO, die einfaches erlaubt, Kommunikation über der 2-drahtigen seriellen Schnittstelle zu verwenden.
