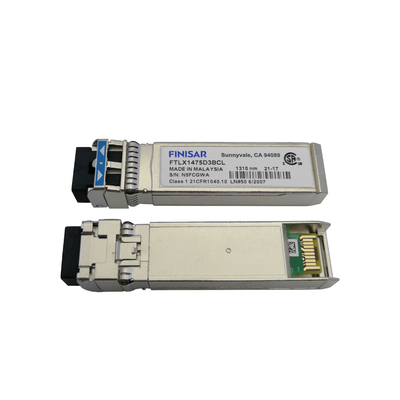

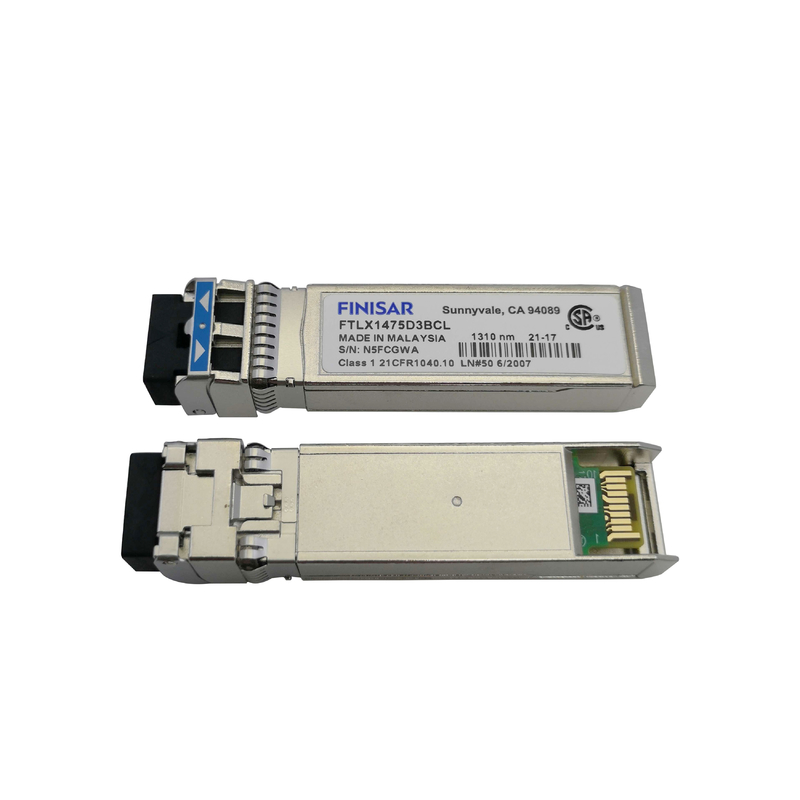

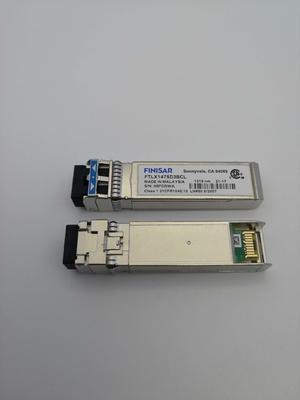

Sfp+ 10g 1310nm 10km Finisar FTLX1475D3BCL

Modul des Monomode- Datacom-SFP+ Transceiver-10Km 1310nm FTLX1475D3BCL



Optisches Modul Fetures FTLX1475D3BCL:

        Heiß-steckbarer SFP+-Abdruck

Unterstützungs-9,95 bis 10,5 Gb-/sbitgeschwindigkeiten

Verlustleistung < 1W="">

RoHS-6 konform (bleifrei)

Handelstemperaturspanne -5°C zu 70°C

Einzelne Stromversorgung 3.3V

Maximale Verbindungslänge von 10km

Ungekühlter 1310nm DFB Laser

Begrenzung des elektrischen Schnittstellenempfängers.

Duplex-LC-Verbindungsstück

Eingebaute digitale Diagnosefunktionen

ANWENDUNGEN

10GBASE-LR/LW 10G Ethernet

1200-SM-LL-L 10G Faser-Kanal

Finisars FTLX1475D3BCL 10Gb/s erhöhte kleinen Form-Faktor, den steckbare SFP+-Transceivers für Gebrauch in 10 bestimmt sind

Gigabit Ethernet-Verbindungen bis 10km über Einmodenfaser. Sie sind mit SFF-84311, SFF-84322 und IEEE konform

Kanal 1200-SM-LL-L4 der Faser-802.3ae 10GBASELR/LW3 und 10G. Digital-Diagnostiküberwachung ist- über 2 verfügbar

serielle Schnittstelle des Drahtes, wie in SFF-84725 spezifiziert. Das FTLX1475D3BCL setzt einen Begrenzungsempfänger ein. Der optische Transceiver

ist pro das RoHS richtungweisendes 2011/65/EU6 konform. Sehen Sie Finisar-Anwendungs-Anmerkung AN-2038 für mehr details7.

Transceivers Finisar FTLX1475D3BCL SFP+ stützen das 2-drahtige Serienübertragungsprotokoll, wie im SFP MSA1 definiert

. Es ist zum PROM E2 definierte im GBIC-Standard, mit den gleichen elektrischen Spezifikationen sehr eng verwandt.

Standard-SFP-Serien-Identifikation bietet Zugang zu den Identifizierungsinformationen, die die Fähigkeiten des Transceivers beschreibt, Standard

Schnittstellen, Hersteller und andere Informationen. Zusätzlich liefern Transceivers Finisar SFP+ ein erhöhtes digitales

Diagnoseüberwachungsschnittstelle, die Realzeitzugang zu Betriebsparametern des Gerätes wie Transceiver erlaubt

Temperatur, Laser-Neigungsstrom, übertragene optische Energie, empfing optische Energie- und Transceiverversorgungsspannung. Es auch

definiert ein hoch entwickeltes System der Warnung und der warnenden Flaggen, die Endbenutzer wenn bestimmte Betriebsparameter alarmiert

seien Sie außerhalb eines vom Werk eingestellten Normbereichs. SFP MSA definiert eine 256-Byte-Gedächtniskarte in PROM E2, das zugänglich ist

über einer 2-drahtigen seriellen Schnittstelle an der 8 gebissenen Adresse 1010000X (A0h). Die digitale Diagnoseüberwachungsschnittstelle nutzt aus

die 8 gebissene Adresse 1010001X (A2h), also die ursprünglich definierte Serien-Identifikations-Gedächtniskarte bleibt unverändert. Die Schnittstelle ist

identisch zu und ist folglich mit der GBIC-Spezifikation und der multi Quellvereinbarung SFPs völlig rueckwaerts kompatibel.

Die komplette Schnittstelle wird in der Finisar-Anwendungs-Anmerkung AN-2030 beschrieben: „Digital-Diagnosen, die Schnittstelle für SFP überwachen

Optische Transceivers“.
